W4-72-Ⅱ型高温风机

1、 用途 W4-72-Ⅱ型高温风机适用于输送无腐蚀性、最高温度不超过550℃的高温气体，气体所含尘土及硬质颗粒不大于150mg/m³。
2、 形式
1） 该风机为单侧进气，悬臂式结构。
2） 本风机为C式传动。
3） 该风机可制成右旋转和左旋转两种型式，从电动机一端正视，叶轮按顺时针方向旋转称为右旋风机；按逆时针方向旋转为左旋风机。
3、 结构特点
1） 叶轮 由10个后倾的机翼形叶片、曲线形前盘和平板后盘组成，由耐热不锈钢制成，经动、静平衡校正和超速试验，安全、可靠。
2） 机壳 由钢板焊成蜗形体。
3） 进风口 制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，使气体顺利进入叶轮，损失小。
4） 传动组 由主轴、带轮及水冷轴承箱组成。

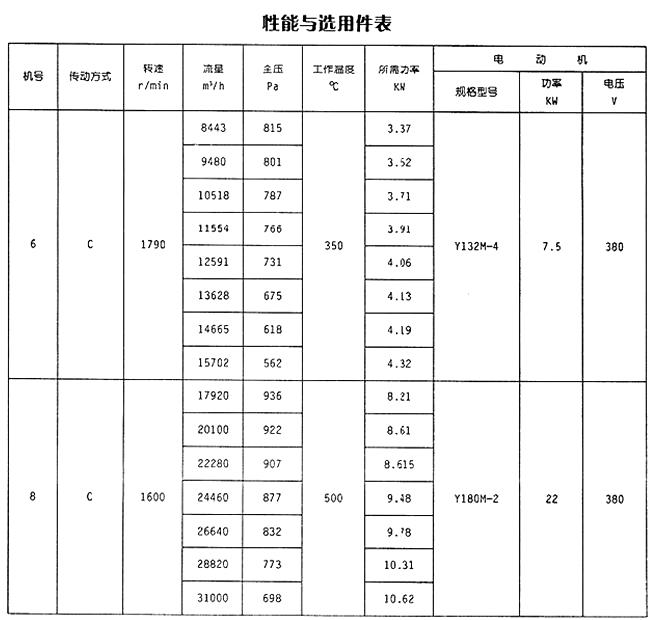

4、性能与选择（下表中性能指：大气压101325pa之含尘空气性能）
