W4-73-Ⅱ型高温风机

1、 用途 W4-73-Ⅱ型高温风机适用于输送无腐蚀性、最高温度不超过500℃的高温气体，若气体含尘量较大，应在风机进风口前装备除尘效率不低于85%的除尘装置，以提高风机的使用寿命。
2、 形式
1） 该系列风机系单吸悬臂式风机。
2） 该风机可制成左、右旋转两种型式。从电动机一端正视，叶轮按顺时针方向旋转称为右旋风机，以“右”表示；叶轮按逆时针方向旋转，称为左旋风机，以“左”表示。
3） 该系列风机有B式、C式、D式三种传动方式。
4） 风机的出风口位置以机壳的出风口角度表示。
3、 结构特点
1） 叶轮 由12片后倾的机翼斜切叶片、弧锥形前盘和平板形后盘焊接而成。材料采用耐热不锈钢、叶轮经动、静平衡和超速试验。
2） 机壳 用钢板焊成蜗形体，机壳可制成整体或两开、三开式结构。对于引风，适当加厚了蜗形板，使其耐磨性加强。
3） 进风口 收敛式流线型，固定在风机入口侧。
4） 传动组 由主轴、水冷却装置、轴承等组成。

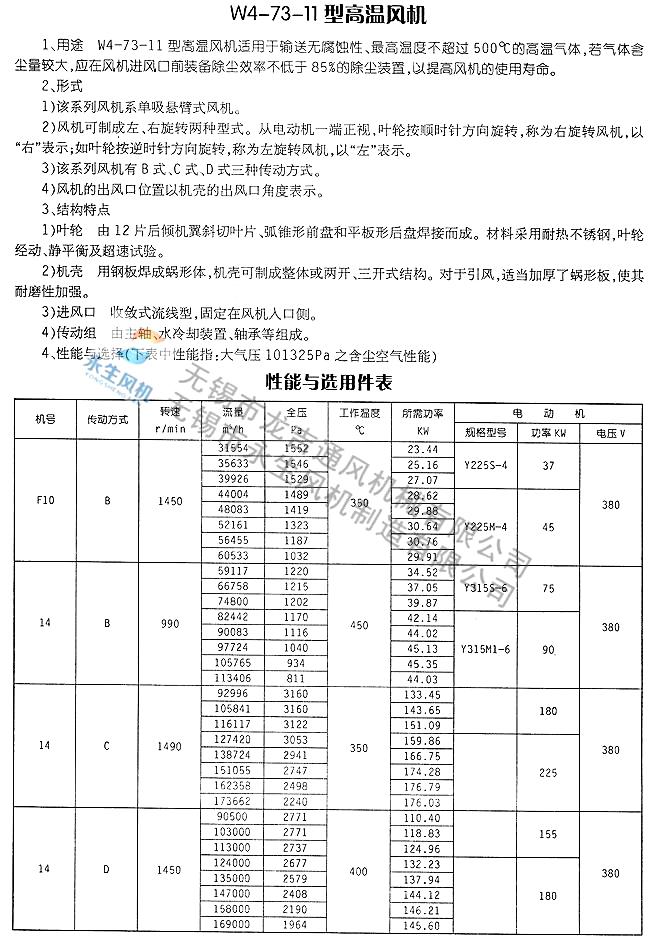

4、性能与选择（下表中性能指：大气压101325pa之含尘空气性能）
