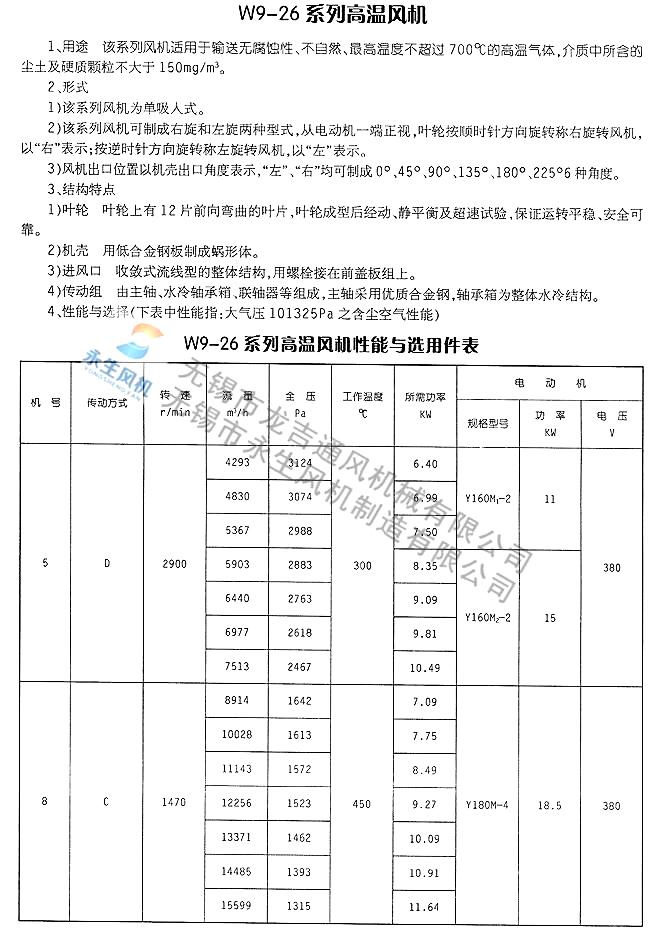

W9-26系列高温风机

1、 用途 该系列风机适用于输送无腐蚀性、不自然、最高温度不超过700℃的高温气体，介质中所含尘土及硬质颗粒不大于150mg/m³。
2、 形式
1） 该系列风机为单吸入式。
2） 该系列风机可制成左、右旋转两种型式。从电动机一端正视，叶轮按顺时针方向旋转称为右旋风机，以“右”表示；叶轮按逆时针方向旋转，称为左旋风机，以“左”表示。
3） 风机的出风口位置以机壳的出风口角度表示，“左”、“右”均可制成0°、45°、90°、135°、180°、225°共六种角度。
3、 结构特点
1） 叶轮 叶轮上由12片前向弯曲的叶片、叶轮成型后经动、静平衡和超速试验，保证运转平稳、安全可靠。
2） 机壳 用低合金钢板制成蜗形体。
3） 进风口 收敛式流线型的整体结构，用螺栓接在前盖板组上。
4） 传动组 由主轴、水冷轴承箱、联轴器等组成，主轴采用优质合金钢，轴承箱为整体水冷结构。

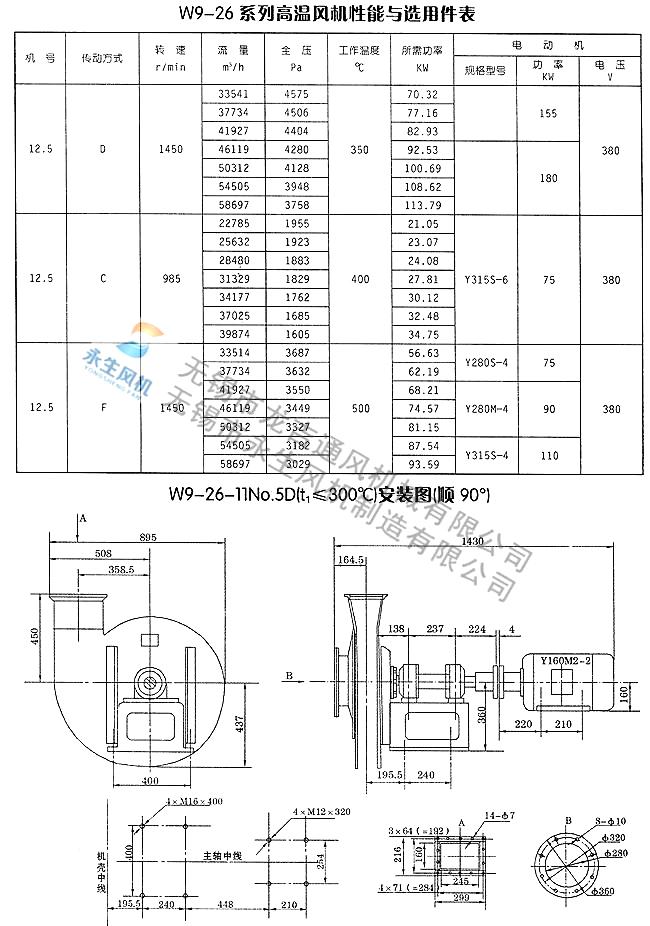

4、性能与选择（下表中性能指：大气压101325pa之含尘空气性能）
